详细信息当前位置:首页 -> 产品展示

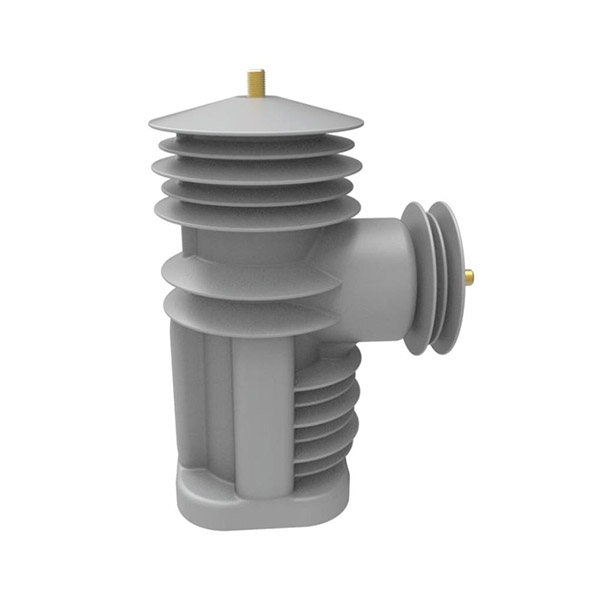

真空断路器极柱(背包式)
名称:真空断路器极柱(背包式)
发布时间:2021-12-22 17:09:29点击率:
详细信息
电压传感器基本电气性能:

电压等级:12/48/90 KV

准确等级:相序电压:0.5/3P;零序电压:1/3P (2%~190%Un)

局放:<5 PC (14.5KV )

电压变比:10KV/√3:3.25V/√3:6.5V/3

环境温度:-40~+70℃

工作频率:50Hz

额定负载:2 MΩ



电流传感器基本性能:

电压等级:12/48/90 KV

额定电流:相电流:600A/1V; 零序电流:20A/0.2V;

准确度等级:相电流:保护 5P10 级;计量/测量 0.5S 级;零序电流:1 级(1%~120%);保护 10P10 级;

额定负载:20KΩ;

工作频率:50Hz

二次端子对地工频耐压:3KV(1min);



传感器功能设计:

1,输入侧:

零序电压传感器+相序电压传感器+AC 相取电装置(27VDC 20VA)+B 相载波通信(功能据

用户需求可自由选配)

2,输出侧:

零序电流传感器+相序电流传感器+零序电压传感器+相序电压传感器+B 相取电装置

(24VDC 20VA)(功能据用户需求可自由选配)

3,产品结构:

产品为鼓包式结构,其中电压传感器的部分可以预装,也可以采用后装式;

4,二次装置:

二次信号集成在一个信号采集器里;

取电装置的管理模块集成在一个铁盒里;

所有的二次单元均内置于真空断路器的底座里;



取电模块尺寸图:
