详细信息当前位置:首页 -> 一二次融合陶瓷电容

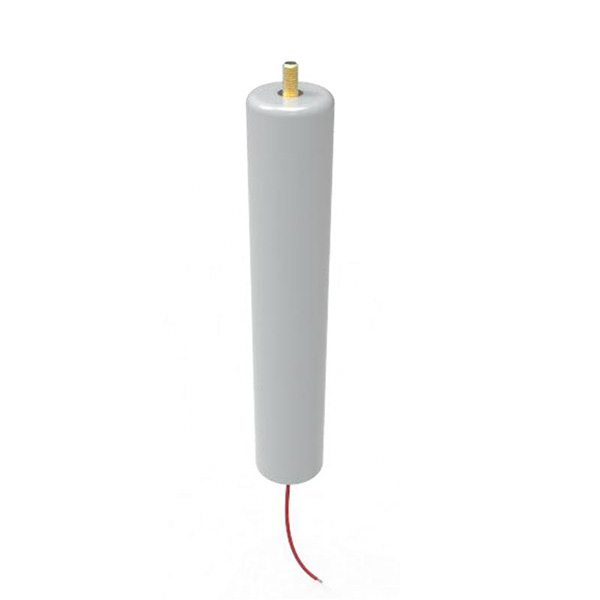

后装式电压传感器组件
名称:后装式电压传感器组件
发布时间:2021-12-27 16:19:15点击率:
详细信息
基本电气性能:
电压等级:12/48/90 KV
准确等级:相序电压:0.5/3P;零序电压:1/3P (2%~190%Un)
局放:<5 PC (14.5KV ) 电压变比:10KV/√3:3.25V/√3:6.5V/3
环境温度:-40~+70℃ 工作频率:50Hz
额定负载:2 MΩ


电气应用:

1,此产品可以应用作户外真空断路器外挂式传感器,户外断路器固封极柱,等产品的后装式模块,在组合互感器等产品本体里预留空间,直接接入;
2,此产品分两种:自屏蔽,无屏蔽;如果是自屏蔽方式,可以直接使用,其它装置不会对它有干扰;如果是无屏蔽的,则需要酌情使用,一般建议极柱的绝缘本体里加屏蔽网。
3,后装式传感器本身的绝缘已适合空气中直接应用;
4,建议用户在设计阶段就参考本产品的外部尺寸,以符合安装空间与电气标准;


产品尺寸图


应用提醒:
1,Ua,Ub,Uc 分别为三个相电压的信号采集,Un 为接地端;
2,U0+和 U0-分别为零序电压信号的正负极;
3,屏蔽线 Ucom 需要接地处理; 4,取电装置的输出线直接与取电模块连接,并做好接口的绝缘处理;
5,产品为整组配备,出厂已调试,可以直接空气中进行测试; 6,注意整组配套使用,弄混可能影响出厂精度;
