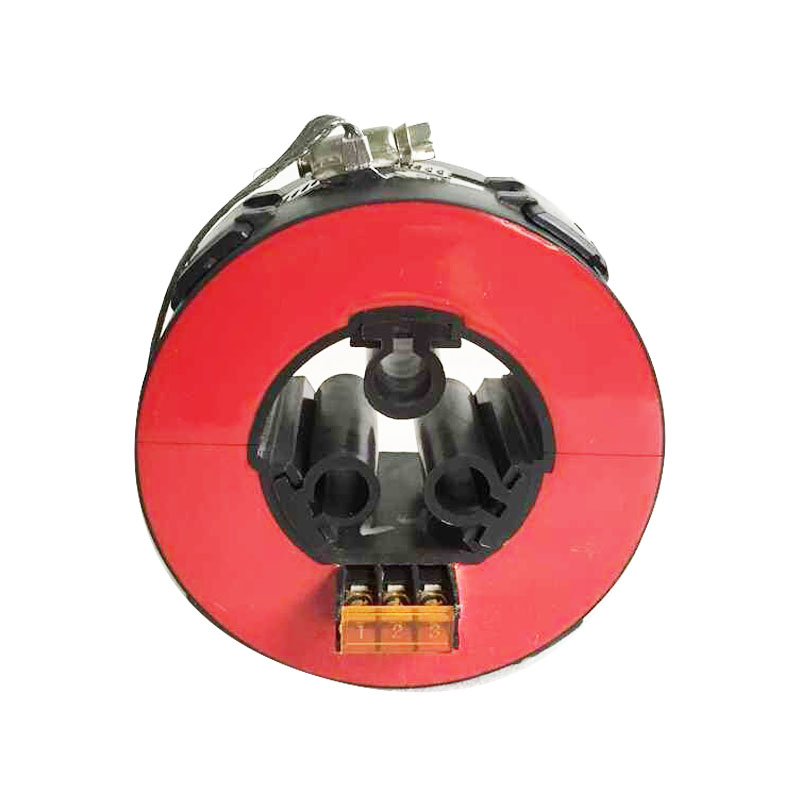

测量型电流互感器(开启式)
名称:测量型电流互感器(开启式)
发布时间:2021-05-18 14:25:56点击率:
详细信息
概述

LMZK 系列开启式电流互感器适用于交流电力系统 35kV 及 10kV 以下供用电设备的电流测量和微机保护。该互感器具有体积小,重量轻,可开启,便于安装等特点,广泛用于紧凑型全绝缘环网开关柜中,安装时直接卡在进出线电缆上,简捷方便。已在 ABB、施耐德等紧凑型全绝缘环网开关柜中广泛使用,也用于组合式箱变和电缆分接箱中。

开启式电流互感器选用导磁率较高的优质进口硅钢片作为导磁材料,具有铁芯可分裂,磁通损耗小的特点,其半圆环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的外壳中,防潮湿,性能稳定,无需维护

安装时,将两个半圆环卡在电缆上,用不锈钢箍抱紧,与电缆融为一体, 和谐美观,35mm2 400mm2 的电缆均能适用。





技术参数


额定频率: 50Hz  或 60Hz

额定二次电流: 5A 或 1A;

仪表保安系数(测量): FS≤10;

符合标准 : IEC 185:1987,GB1208-2006, DL/T:725-2000

额定连续热电流:120%In; 工频耐压:3kV , 1min

P2 表示一次级性端,S1、S2 表示二次级性端;P2 和 S2 在同一瞬间具有同一级性(减级性)





使用条件

环境温度:-35℃~+55℃ 海拔高度:≤3500m

大气条件:大气中无严重污秽




LCZK1-10 开启式电流互感器


额定电流比,准确级及其额定负载如下表所示:






注:如用户要求的参数超出上表范围,可与我公司协商后确定
