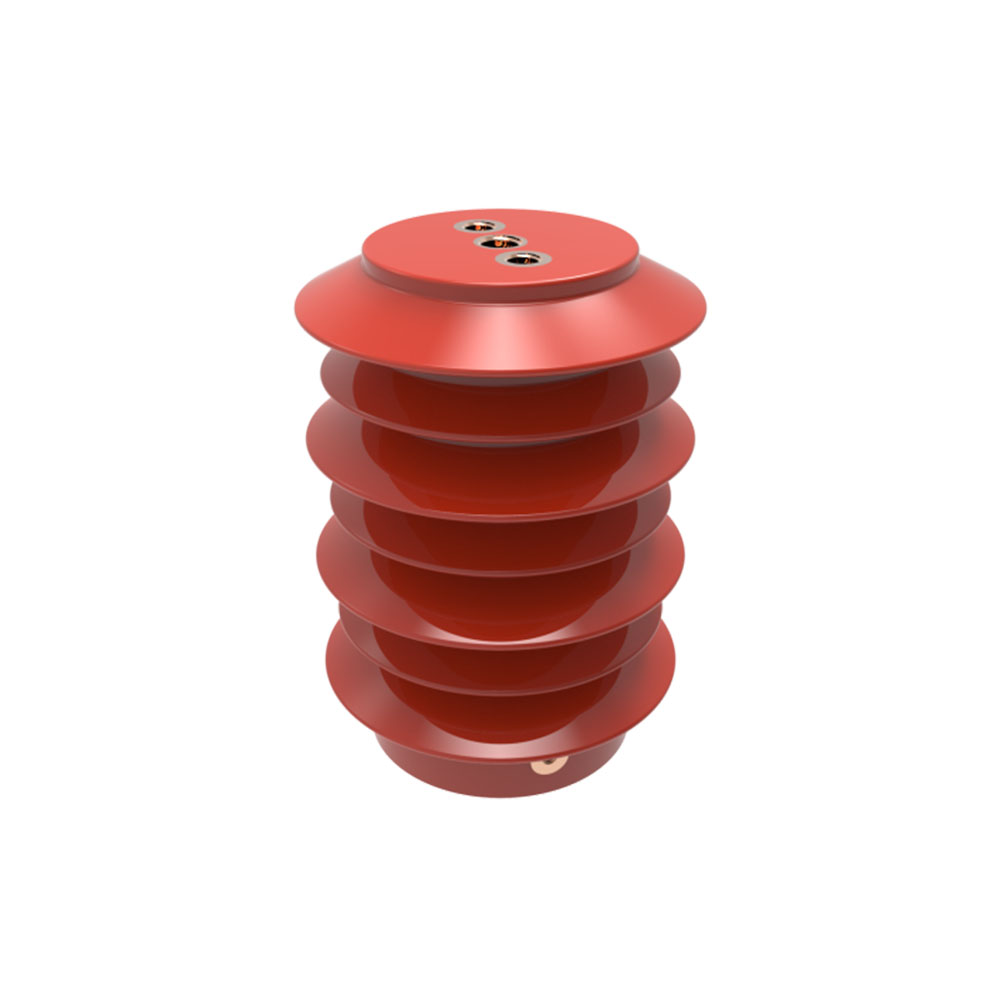

载波通信耦合器
名称:载波通信耦合器
发布时间:2021-01-26 13:27:33点击率:
详细信息
一,综 述

   此系列高压陶瓷电容器是根据载波通信用户的特征,开发的低损耗的高频高压电容器。具有负载能力强,抗干扰效果好,体积小容量大等特点。适合应用在KHZ,MHZ, GHZ等不同波段的电力载波系统。用户可以根据频率和不同传输距离的需要,自行选择合适的材质与容量进行工作。







二,电气指标


额定电压:10kVAC;

标称容量:250PF~32000PF ;

耐受电压:42KVAC/2mins;

冲击电压:75KVAC;

损耗角正切值:≤0.01%;

过滤波段:10KHZ~5GHZ;


三,应用领域


10KV载波通信电容器,顾名思义,就是应用在10KV高压电力线路,用作电力数据传输的载波通信设备中。产品分为三个部分:窄带电力载波通信技术(10KHZ~500KHZ)中的电容器;中频(宽带)电力线载波通信技术(低于12MHZ)中的电容器;高频(GHZ)电力载波通信线路中的电容器;


四,关于温度变化率:

   环境温度的变化,会对电容器的容量产生影响。特别是在极寒或者极热状况下,电容器因为本身介质特性的因素,会有容量上的波动,这种波动会对过滤频段产生影响。


四,关于损耗角变化率



不同介质的损耗角会有差异。



五,选型对照表

序号

物料编码

额定电压

标称容量

陶瓷介质

直径

高度

螺栓

1

MZUCH10KV251K

10KVAC

250PF

CH101

90mm

60mm

M8

2

MZUCH10KV501K

10KVAC

500PF

CH101

110mm

110mm

M8

3

MZUCH10KV751K

10KVAC

750PF

CH101

110mm

160mm

M8

4

MZUCH10KV102K

10KVAC

1000PF

CH101

110mm

210mm

M8

5

MZUCH10KV122K

10KVAC

1250PF

CH101

110mm

260mm

M8

6

MZUCH10KV152K

10KVAC

1500PF

CH101

110mm

310mm

M8

7

MZUCH10KV172K

10KVAC

1750PF

CH101

110mm

360mm

M8

8

MZUCH10KV202K

10KVAC

2000PF

CH101

110mm

410mm

M8

9

MZU1DL10KV252K

10KVAC

2500PF

1DL

110mm

60mm

M8

10

MZU1DL10KV502K

10KVAC

5000PF

1DL

110mm

110mm

M8

11

MZU1DL10KV752K

10KVAC

7500PF

1DL

110mm

160mm

M8

12

MZU1DL10KV103K

10KVAC

10000PF

1DL

110mm

210mm

M8

13

MZU1DL10KV123K

10KVAC

12500PF

1DL

110mm

260mm

M8

14

MZU1DL10KV153K

10KVAC

15000PF

1DL

110mm

310mm

M8

15

MZU1DL10KV173K

10KVAC

17500PF

1DL

110mm

360mm

M8

16

MZU1DL10KV203K

10KVAC

20000PF

1DL

110mm

410mm

M8

17

MZU2DL10KV402K

10KVAC

4000PF

2DL

110mm

80mm

M8

18

MZU2DL10KV802K

10KVAC

8000PF

2DL

110mm

140mm

M8

19

MZU2DL10KV123K

10KVAC

12000PF

2DL

110mm

200mm

M8

20

MZU2DL10KV163K

10KVAC

16000PF

2DL

110mm

260mm

M8

21

MZU2DL10KV203K

10KVAC

20000PF

2DL

110mm

320mm

M8

22

MZU2DL10KV243K

10KVAC

24000PF

2DL

110mm

380mm

M8

23

MZU2DL10KV283K

10KVAC

28000PF

2DL

110mm

440mm

M8

24

MZU2DL10KV323K

10KVAC

32000PF

2DL

110mm

500mm

M8



六,选型技巧

1,此系列产品目前分为三个系列的介质材料:CH,1DL,2DL; 这三个材料分别代表三种不同的介电常数的陶瓷粉体材料;

2,选择电容器,不是看容量与电压合适就行了,关键看频率与温度特性。三种粉体陶瓷介质中,介电常数越小,材料的电气性能越稳定可靠。其中,CH是三者最稳定的,基本上不随温度变化而变化,频率特性阳最好的,可以在MHZ甚至GHZ电路中应用;1DL次之,可以用在MHZ频率的电路中;2DL再次之,适合用在KHZ频率的电路中,要求大容量的电路里;

3,如果应用环境比较恶劣,如高温或极低温,或者大电流,可以选择靠前的两种介质;越是靠后,温漂越大。

4,介电常数越小,损耗就越小,温漂也就越小,应用中就不容易发热,衰减小;


七,警示

1,设计载波耦合装备时,应充分考虑电容器的寿命,设计电压每增加5KV,寿命可能成倍减少。此系列的产品,单一电容器,建议在12KVAC以内高频应用,电容器的工作寿命与实际工作电压严重相关;

2,载波耦合电容器在应用中因为高频高压而导致发热,往往频率越高,热量越大。过高的温度容易导致电容器失效。因此,必要的散热设计,对产品的寿命会有很大帮助;

3,产品应保存在阴凉干燥的环境中,密封包装,不要散露在具腐蚀性的液体或气体的环境中;

4,如果对载波电容器进行电压或其它性能的测试,高压结束后,应该确保短路放电干净后,才能接触本产品,否则极易被余电击倒;

5,电容器安装时,在紧固过程中,不要用力过大,造成螺栓松动,导致电极损坏;

6,此产品不分正负电极,可以自由接电线;

7,不要超出额定参数动作,不要降低标准选择型号。因为不同的频率或功率,对陶瓷介质材料的选择会有极大差别;

8,如果要改变设计或加装配件,请与厂方协商无误再动作,不要轻意变更厂方的设计结构,不要轻易改变厂方指定的产品用途;

有任何品质或应用的异常,或不明白的地方,请与厂方技术人员沟通,谢谢
