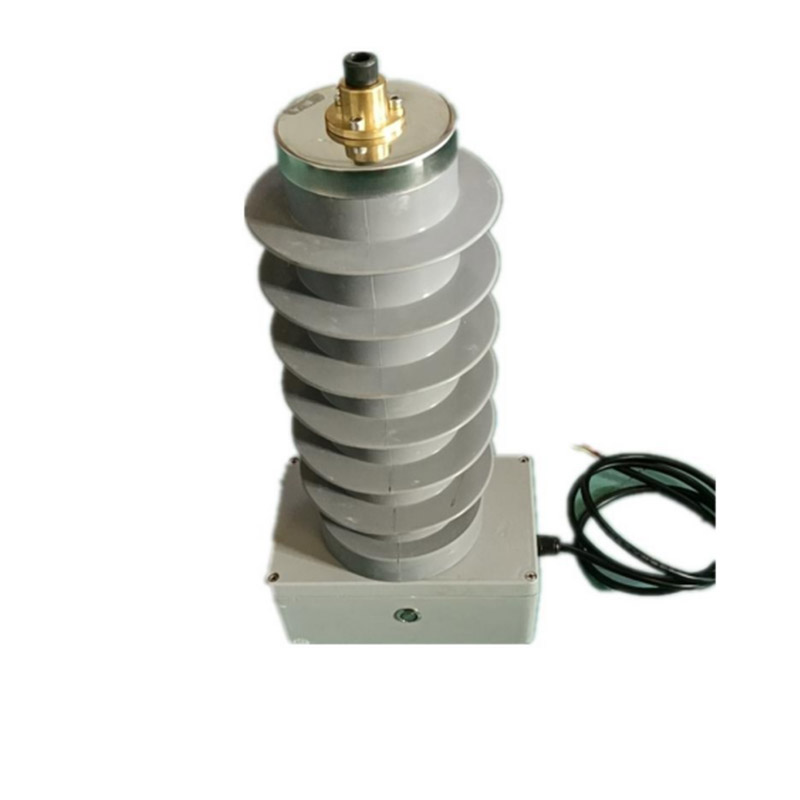

名称：CVT-12-22020 取电装置

发布时间：2021-05-20 11:06:16点击率：

详细信息

JCD-CVT 取电电源，是直接 12KV 将高压端接入装置,输出端获得电能的一种电源装置，它由电容单元、电磁单元和保护单元三部分组成，电磁单元又包括中间变压器和消谐单元。

一、型号命名

二、高压电容电性能指标

额定输入电压 10KV

最大工作电压 12KV

工频耐受电压 42KV/1Minute

雷电冲击耐受电压 75KV

三、中压变压器电性能指标

初级对次级耐压 6KV/5mA/10S

初级对鉄芯耐压 6KV/5mA/10S

次级对鉄芯耐压 2.5KV/5mA/10S

初级对次级绝缘电阻 500V≥500MΩ

初级/次级对鉄芯绝缘电阻 500V≥500MΩ

绝缘等级 F 级

三、电源电气性能指标

输出电压交流 100/220V 或者直流 12V/24/48V

输出功率 20W(可定制)

工作温度 -25 至+70ºC

散热结构绝缘树脂灌封

封装结构树脂灌封+金属底座

防水等级 IP68

电容尺寸(D*H) Φ 110*300mm

主体尺寸(L*W*H) 188*120*78mm

电源重量约 6KG

四、结构图和端子说明

A：接高压端子。

N(黑色)：接低压端子(大地)。

AC(棕色)：接设备。（根据需要输出可以交流或直流） AC(蓝色)：接设备。（根据需要输出可以交流或直流）

五、注意事项：

1、使用时，接好线后，检查接地线良好接地。

2、注意连接一定要正确，在开启电源后，待输出电压正常，再打开负载。

3、请不要随意改造，分解电源，由此造成的一切后果我公司概不负责。
