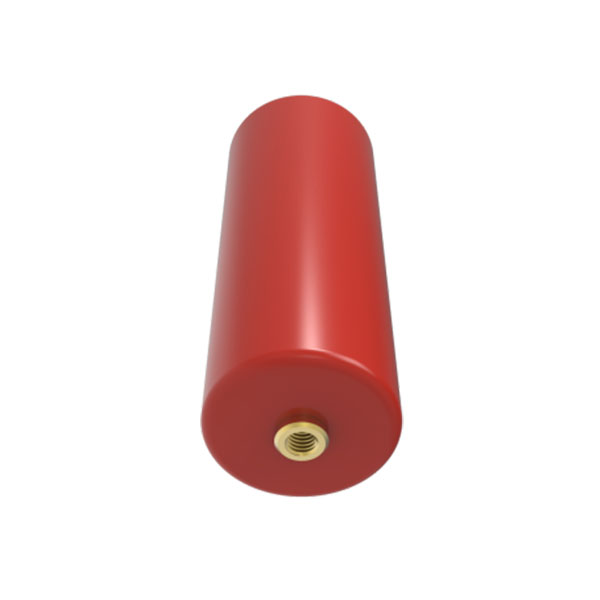

名称：脉冲放电电容器

发布时间：2021-01-26 11:27:38点击率：

详细信息

一，综述

此系列产品为美志公司根据国内特殊用户群体开发的一系列快速充放电类型的脉冲电容器。产品设定脉冲电压为50KV，瞬时脉冲电流1KA到10KA，高储能，放电充分，寄生电感接近为零。一般应用在激光装备，电磁弹射，电磁干扰等领域，作为储能与放电单元使用。用户可以根据实际充放电频率，温度，脉冲电压，脉冲电流，持续使用时间等应用场景，选取不同材质的电容器。由于单个电容器耐压等级高，电容量大，不再需要用户作过多的串并联结构，大大地方便了用户的安装与设计。

二，电气指标

额定电压：50kVDC；

标称容量：5NF~100NF;

耐受电压：80KVDC/2mins；

冲击电压：110KV；

损耗角正切值：≤0.01%;

建议脉冲工作电压：<40KV；

三，应用领域

此系列高压陶瓷电容器适合应用在快速储能充放电，耦合电路，波波电路，等离子体放电等电路，如激光脉冲，电磁弹射等高频高压场景。

四，选型对照表

序号	物料编码	额定电压	标称容量	陶瓷介质	直径	高度	螺栓
1	MZU1DL50KV252K	50KV	2500PF	DL102	90mm	50mm	M8
2	MZU1DL50KV502K	50KV	5000PF	DL102	110mm	100mm	M8
3	MZU1DL50KV752K	50KV	7500PF	DL102	110mm	150mm	M8
4	MZU1DL50KV103K	50KV	10000PF	DL102	110mm	210mm	M8
5	MZU1DL50KV123K	50KV	12500PF	DL102	110mm	260mm	M8
6	MZU1DL50KV153K	50KV	15000PF	DL102	110mm	310mm	M8
7	MZU1DL50KV173K	50KV	17500PF	DL102	110mm	360mm	M8
8	MZU1DL50KV203K	50KV	20000PF	DL102	110mm	410mm	M8
9	MZU1DL50KV223K	50KV	22500PF	DL102	110mm	460mm	M8
10	MZU1DL50KV253K	50KV	25000PF	DL102	110mm	510mm	M8
11	MZU2DL50KV502K	50KV	5000PF	DL202	100mm	60mm	M8
12	MZU2DL50KV103K	50KV	10000PF	DL202	110mm	110mm	M8
13	MZU2DL50KV153K	50KV	15000PF	DL202	110mm	160mm	M8
14	MZU2DL50KV203K	50KV	20000PF	DL202	110mm	210mm	M8
15	MZU2DL50KV253K	50KV	25000PF	DL202	110mm	260mm	M8
16	MZU2DL50KV303K	50KV	30000PF	DL202	110mm	310mm	M8
17	MZU2DL50KV353K	50KV	35000PF	DL202	110mm	360mm	M8
18	MZU2DL50KV403K	50KV	40000PF	DL202	110mm	410mm	M8
19	MZU2DL50KV453K	50KV	45000PF	DL202	110mm	460mm	M8
20	MZU2DL50KV503K	50KV	50000PF	DL202	110mm	510mm	M8
30	MZU3DL50KV802K	50KV	8000PF	DL302	100mm	60mm	M8
31	MZU3DL50KV163K	50KV	16000PF	DL302	110mm	110mm	M8
32	MZU3DL50KV243K	50KV	24000PF	DL302	110mm	160mm	M8
33	MZU3DL50KV323K	50KV	32000PF	DL302	110mm	210mm	M8
34	MZU3DL50KV403K	50KV	40000PF	DL302	110mm	260mm	M8
35	MZU3DL50KV483K	50KV	48000PF	DL302	110mm	310mm	M8
36	MZU3DL50KV563K	50KV	56000PF	DL302	110mm	360mm	M8
37	MZU3DL50KV643K	50KV	64000PF	DL302	110mm	410mm	M8
38	MZU3DL50KV723K	50KV	72000PF	DL302	110mm	460mm	M8
39	MZU3DL50KV803K	50KV	80000PF	DL302	110mm	510mm	M8

五，选型技巧

1，陶瓷电容器的材质决定了温度特性。如果使用环境过于残酷，温差比较大，建议选用温度稳定性更好的材料，选型表里有三种介质分别为DL102、DL202，DL302；分别代表三种不同配方陶瓷粉料，越是靠前，温度特性越稳定；

2，陶瓷电容器的材质决定了频率特性。如果设备运行中产品的频率高达KHZ,MHZ,GHZ,请选择不同的介质材料。越是靠前，陶瓷电容器的频率特性越好，发热状况越不明显；

3，本产品外形较大，可以直接在空气中应用。实际工作中的电压不要超过额定电压，请低于额定电压70%使用。工作电压越低，电容器的寿命越长。充放电次数与实际充放电电压严重相关！

4，如果是常年不间断持续充放电使用，而且使用电压较高，或者脉冲频率非常高（GHZ），请考虑使用更好材质。上表中并无列出，请直接与美志公司相关技术研发人员沟通。

六，应用警示

1，设计脉冲装备时，应充分考虑电容器的寿命，设计电压每增加5KV，寿命可能成倍减少。此系列的产品，单一电容器，建议在35KV以内脉冲应用，脉冲次数与脉冲电压严重相关；

2，脉冲电容器在应用中因为频繁充放电而导致发热，往往频率越高，热量越大。过高的温度容易导致电容器失效。因此，必要的散热设计，对产品的寿命会有很大帮助；

3，产品应保存在阴凉干燥的环境中，密封包装，不要散露在具腐蚀性的液体或气体的环境中；

4，如果对脉冲电容器进行电压或其它性能的测试，高压结束后，应该确保短路放电干净后，才能接触本产品，否则极易被余电击倒；

5，电容器安装时，在紧固过程中，不要用力过大，造成螺栓松动，导致电极损坏；

6，此产品不分正负电极，可以自由接电线；

7，不要超出额定参数动作，不要降低标准选择型号。因为不同的频率或功率，对陶瓷介质材料的选择会有极大差别；

8，如果要改变设计或加装配件，请与厂方协商无误再动作，不要轻意变更厂方的设计结构，不要轻易改变厂方指定的产品用途；

9，有任何品质或应用的异常，或不明白的地方，请与厂方技术人员沟通，谢谢！
