详细信息当前位置：首页 -> 螺栓型陶瓷电容

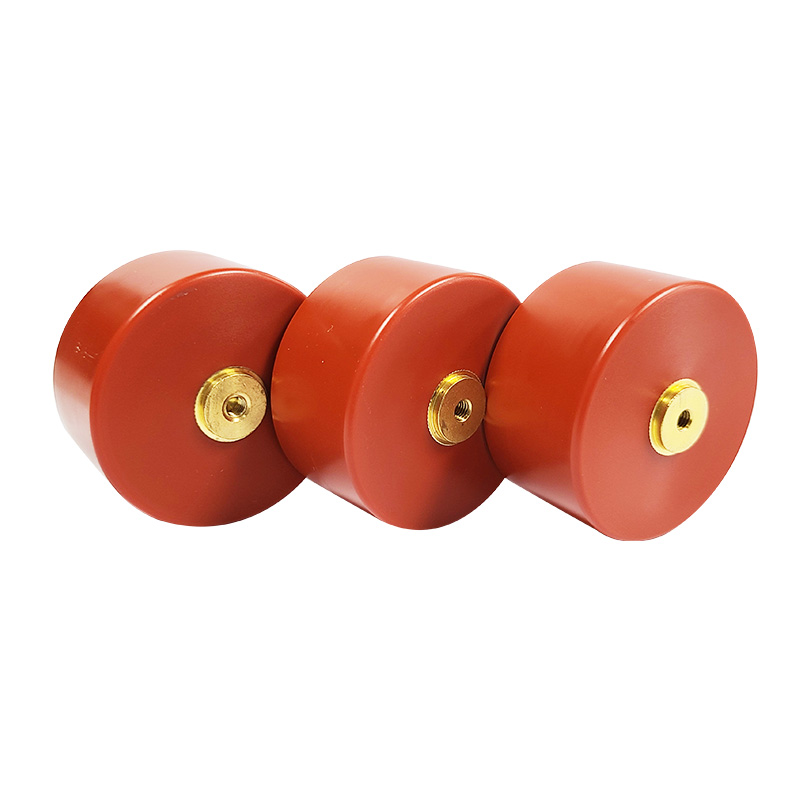

名称：N4700（新总表）

发布时间：2019-07-30 10:14:45点击率：

详细信息

产品特性Features

低损耗Low dissipation factor of 0.2% at 1 KHZ
高频特性好High frequency ≥550KHZ
过大电流High current ≥50mA
耐压特性好High voltage ≥1.5倍
绝缘电阻大High insulation resistance ≥200000MΩ

用途Applications

适用于高频高压电源High frequency & high voltage power supplies;
激光CO2 lasers, high voltage pulse generator
X光机电源X-ray equipment
无损探伤检测NDT (Non-destructive testing)
机场安检设备Airport security equipment

陶瓷温度特性Ceramic dielectric properties:

外观尺寸Dimension & Lead Style

物料编码释义Explanationt of part numbers

关于N4700材质

N4700陶瓷电容是近年研发成功的一种新型陶瓷，是高端产品中广泛使用的陶瓷材质，相对于其它I类陶瓷其介电常数大，适合于做容量较大的电容，其具有耐压更高，介质损耗小于0.2%，比一般II类陶瓷低很多；绝缘电阻大于200000MΩ，频率特性好，温度系数好，承受电流大，在温度从-25℃到+85℃时容量变化+/-28%，寿命长.

高压螺栓电容选型表

注意事项

（1）运输和储存：
•请避免在高温或高湿度或淋雨状态下运输或储存电容。
•不要放置在有毒气体，如硫酸，盐酸，硝酸等。
•避免碰。

（2）在操作过程中： •避免接触，如汗液电解质。不要赤手触摸。

•避免过多的影响，如坠落造成。
•请勿焊接螺柱端子。
•不要再机终端。

（3）用法：
•当电容器用于高速脉冲，如激光，确保外加电压（峰 - 峰值电压），电容器的额定规格内。
•确保电容不暴露辐射室或变压器。
